ライフサイエンス関連材料感光性永久膜、感光性接着材料
高解像、高密着性、高アスペクトのパターン形成が可能なMEMS構造形成材料
フィルムタイプと液状タイプをラインナップ
フォトリソグラフィによるパターニングと基板接合が一つの材料で可能
特長
- 高解像/高密着性/高アスペクトのパターン形成が可能なネガ型感光性永久膜
- 液タイプ（TMMR® S2000）とフィルムタイプ（TMMF® S2000）の2仕様を用意、組み合わせにより中空構造を形成可能
- 従来の犠牲膜法と比較し大幅な工程簡素化が可能。
- 極めて低い細胞毒性※

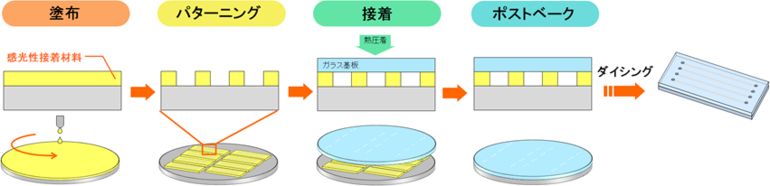

- ウエハレベルでのマイクロ流路の製造が可能な感光性接着材料
- フォトリソグラフィーによりパターン形成可能な感光性永久膜材料
- 接着性能を付与。パターン形成後、熱圧着により基材の接合が可能
- 低自家蛍光, 極めて低い細胞毒性※
※ISO10993-5に準拠 IC50 (50%阻害濃度): >100%

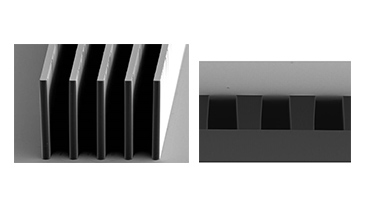

中空構造形成
- TMMF® S2000 シリーズ：フィルムタイプ
- TMMR® S2000 シリーズ：液状タイプ
想定用途
- MEMS（Micro Electro Mechanical Systems）
- バイオチップ（μTAS、Lab on a chip などのマイクロ流体デバイス）
硬化膜物性 ・ 薬液耐性
硬化膜物性
| 物性 | 測定方法 | TMMF®S2000 & TMMR®S2000 | |
|---|---|---|---|
| ガラス転移温度 (℃) | DMA | 230 | |
| 熱膨張率 (ppm/℃) | TMA | 65 | |
| 破断強度 (MPa) | Tensile | 60.3 | |
| 破断伸度 (%) | 4.4 | ||
| 引張弾性率 (GPa) | 2.1 | ||
| 5%重量減少温度 (℃) | TG/DTA | 320 | |
| ビッカース硬度 (HV) | Push-In | 28.1 | |
| マルテンス硬度 (N/㎟ ) | 199 | ||
| 弾性率(GPa) | 3.8 | ||
| 吸水率 (%) | 23℃-24 h dipping | 1.8 | |
| 透過率 (%) | 500 nm | UV | 93 |
| 600 nm | 95 | ||
| 700 nm | 98 | ||
| 800 nm | 99 | ||
熱硬化後薬液耐性
| カテゴリ | 薬液種 | 浸漬条件 | 結果 |
|---|---|---|---|
| 溶剤 | NMP | 80 ℃-15 min | 変化なし |
| GBL | 80 ℃-15 min | 変化なし | |
| EL | 23 ℃-15 min | 変化なし | |
| Acetone | 23 ℃-15 min | 変化なし | |
| PGMEA | 23 ℃-15 min | 変化なし | |
| IPA | 23 ℃-15 min | 変化なし | |
| DMSO | 80 ℃-15 min | 変化なし | |
| アルカリ水溶液 | 25% NaOH | 40 ℃-10 min | 変化なし |
| 10% KOH | 40 ℃-10 min | 変化なし | |
| TMAH 2.38% | 40 ℃-10 min | 変化なし | |
| 酸水溶液 | H2SO4/H2O2 | 40 ℃-10 min | 変化なし |
| 1% HF | 23 ℃-5 min | 変化なし |
硬化膜物性
| 物性 | 測定方法 | 感光性接着材料 | |
|---|---|---|---|
| ガラス転移温度 （℃） | DMA | 97 | |
| 熱膨張率 （ppm/℃） | TMA | 63 | |
| 破断強度 （MPa） | Tensile | 39.8 | |
| 破断伸度 （%） | 5.5 | ||
| 引張弾性率 （GPa） | 1.67 | ||
| 5%重量減少温度 （℃） | TG/DTA | 399 | |
| 透過率 （%） | 400 nm | UV | 84.7 |
| 500 nm | 99.1 | ||
| 600 nm | 99.2 | ||
| 700 nm | 99.2 | ||
熱硬化後薬液耐性
| カテゴリ | 薬液種 | 浸漬条件 | 結果 |
|---|---|---|---|
| 溶剤 | NMP | 23 ℃-15 min | 変化なし |
| GBL | 23 ℃-15 min | 変化なし | |
| EL | 23 ℃-15 min | 変化なし | |
| Acetone | 23 ℃-15 min | 変化なし | |
| PGMEA | 23 ℃-15 min | 変化なし | |
| IPA | 23 ℃-15 min | 変化なし | |
| DMSO | 80 ℃-15 min | 変化なし | |
| アルカリ水溶液 | 5% KOH | 40 ℃-10 min | 変化なし |
| TMAH 2.38% | 40 ℃-10 min | 変化なし | |
| 酸水溶液 | 1% HF | 23 ℃-5 min | 変化なし |
事例紹介
High-resolution permanent photoresist laminate for microsystem applications, J. Micro/Nanolith. MEMS MOEMS 7 (3), 2008, 033009-1-6
Dry Film Resist Microfluidic Channels on Printed Circuit Board and its Application as Fluidic Interconnection for Nanofluidic Chips: Fabrication Challenges, ICQNM 2011 : The Fifth International Conference on Quantum, Nano and Micro Technologies, 71-76
High-resolution permanent photoresist laminate TMMF for sealed microfluidic structures in biological applications, J. Micromech. Microeng, 21(2011), 1-9
HYBRID FABRICATION OF MICROFLUIDIC CHIPS BASED ON COC, SILICON AND TMMF DRY RESIST, Tech Dig IEEE Micro Electro Mech Syst, 23rd Vol.1, 2010, 400-403
Lab-on-a-Foil: microfluidics on thin and flexible films, Lab Chip, 2010, 10, 1365-1386
Low-Cost Technology for the Integration of Micro- and Nanochips into Fluidic Systems on Printed Circuit Board: Fabrication Challenges, International Journal on Advances in Systems and Measurements, vol 5 no 1 & 2, 2012, 11-21
Picoliter Droplet Dispenser with Integrated Impedance Detector for Single-cell Printing, ACTUATOR 2012, 13th International Conference on New Actuators, 18-20 June 2012, 418-421
